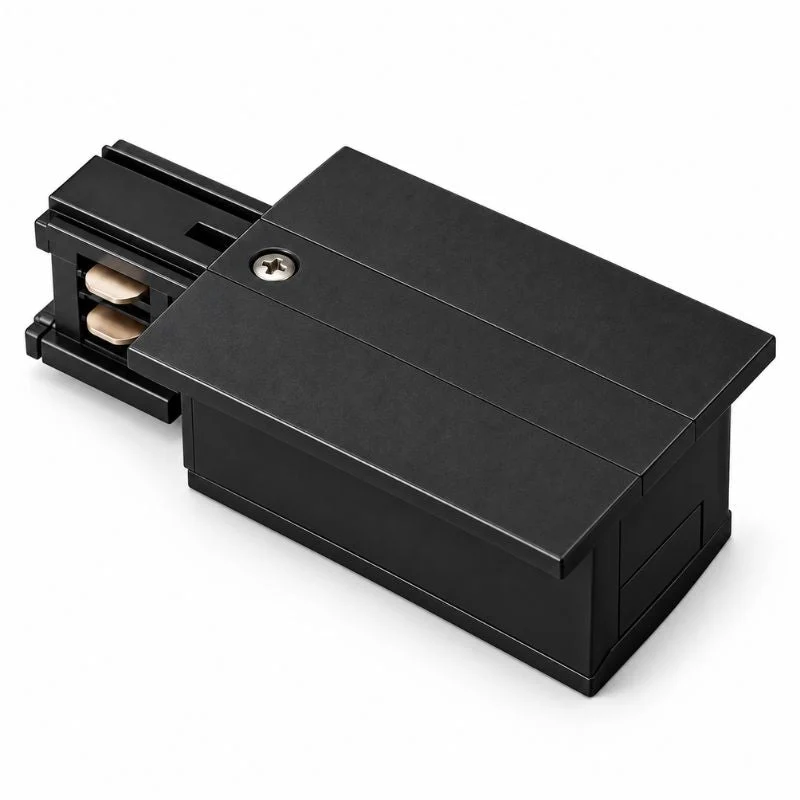

Connecteur d'Alimentation pour Rail Encastrable Triphasé Noir

Connecteur d'Alimentation pour Rail Encastrable Triphasé Noir

Trois phases, un neutre, une terre : c'est par cette pièce d'about que les cinq conducteurs du réseau entrent dans le rail encastrable triphasé noir. Elle conditionne tout le reste, puisque c'est l'ordre de câblage retenu ici qui déterminera quel interrupteur commande quel groupe de spots.

Détails techniques

• Alimentation 220 - 240V, courant alternatif

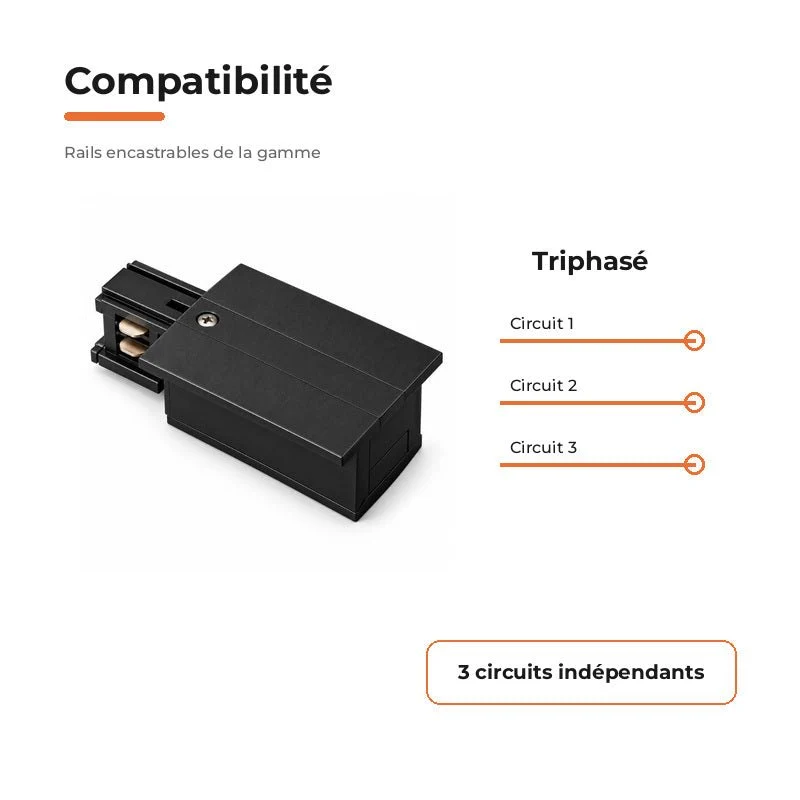

• Compatible avec les rails encastrables triphasés de la gamme
• Finition noir
• Indice de protection IP20 (usage intérieur, aucune protection contre l'eau)
• Certification CE & RoHs
• Garantie 2 ans

Fonctionnalités

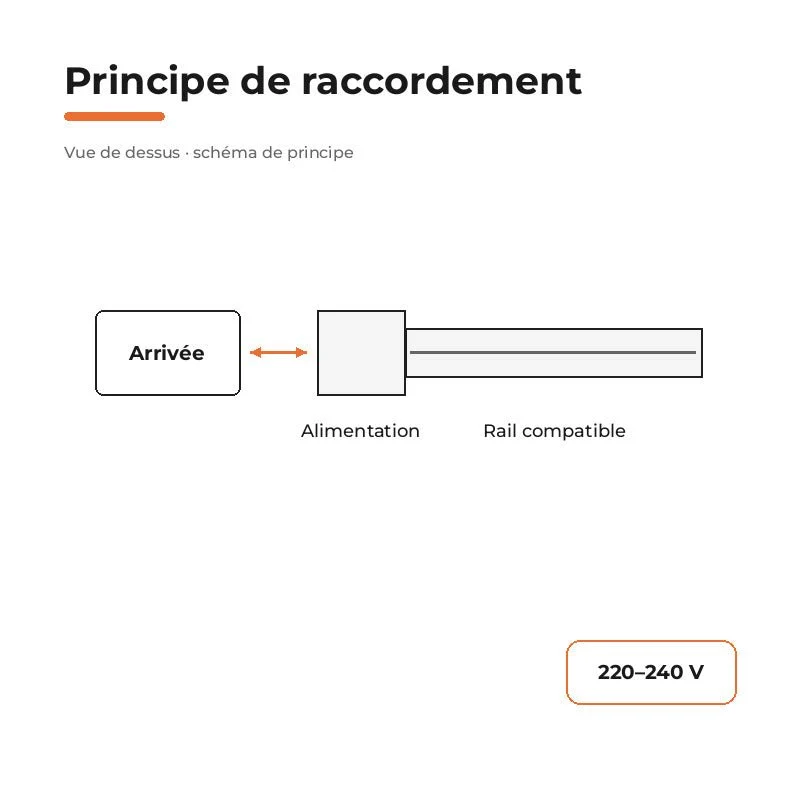

• Raccorde le rail encastrable triphasé au réseau 220 - 240V

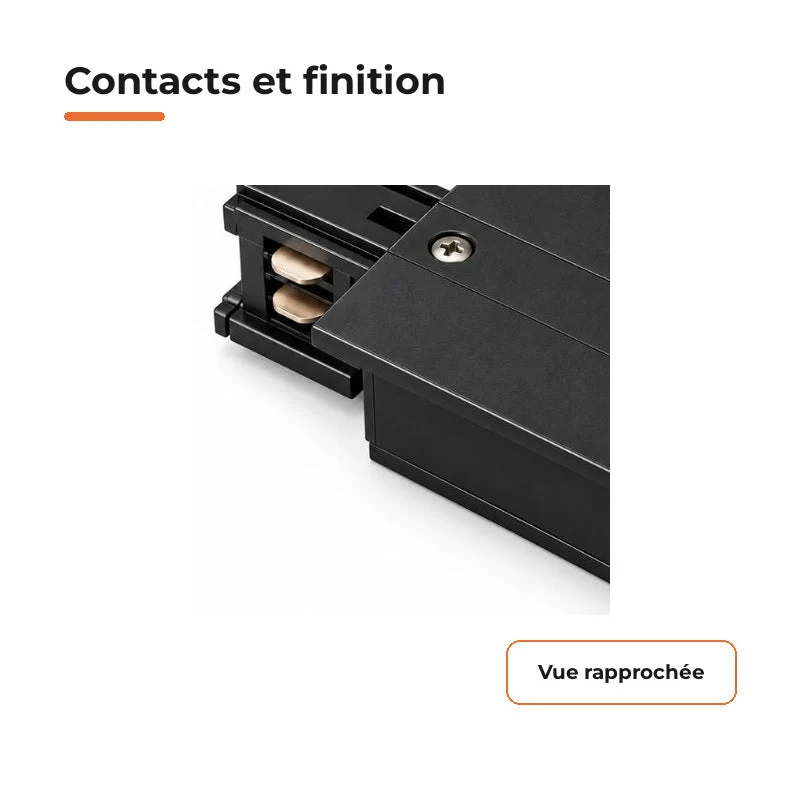

• Reçoit 3 phases, le neutre et la terre sur bornes séparées

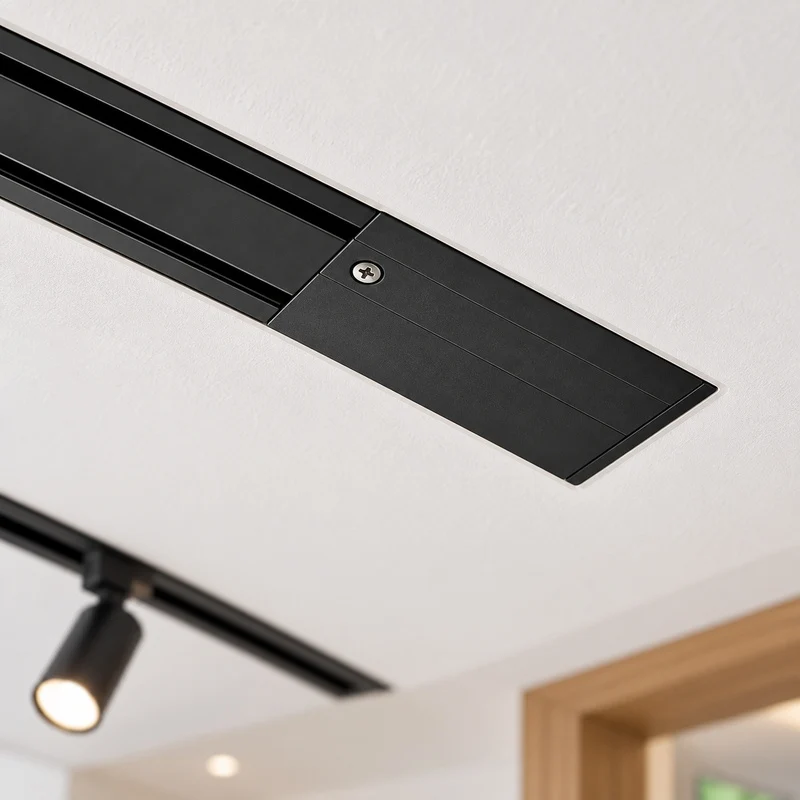

• Se monte en about et ferme l'extrémité du profilé
• Dessert toute la ligne et les tronçons raccordés ensuite
• Finition noire, assortie aux rails et connecteurs de la gamme

Installation

Coupez au tableau. Chaque phase doit être protégée par son propre disjoncteur : notez la correspondance entre le disjoncteur et la borne sur laquelle vous la raccordez, puis conservez ce relevé, il sera nécessaire pour affecter les spots à leur circuit. Serrez les bornes, vérifiez la continuité de la terre, engagez la pièce dans l'about du rail. Raccordement réservé à un électricien.

Où utiliser ce connecteur d'alimentation ?

Une alimentation suffit par ligne triphasée, même lorsque plusieurs rails sont raccordés entre eux. On la place du côté de l'arrivée électrique existante. Usage intérieur, local sec.
