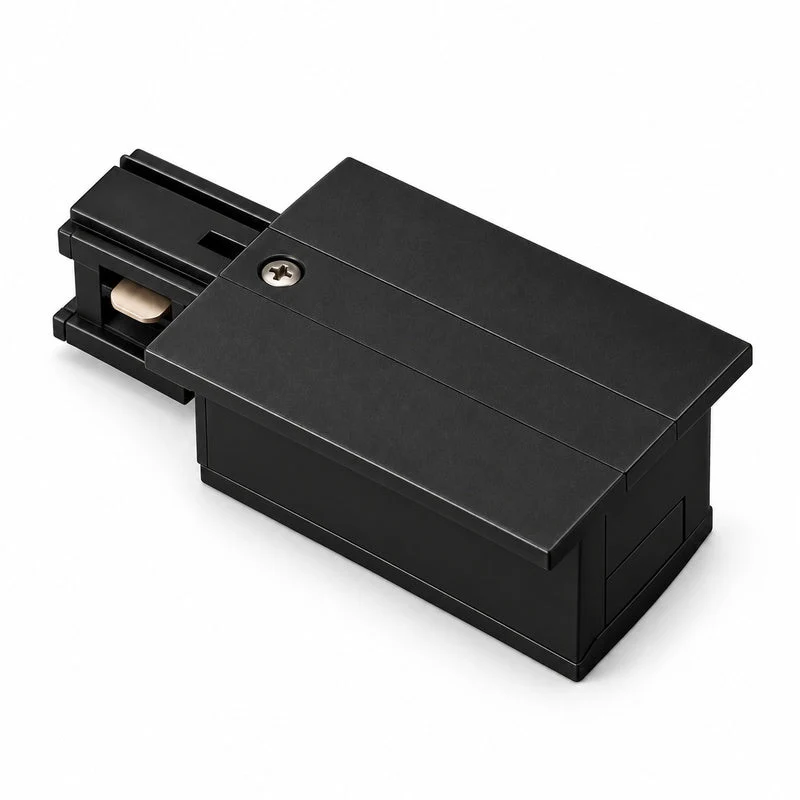

Connecteur d'Alimentation pour Rail Encastrable Monophasé Noir

Connecteur d'Alimentation pour Rail Encastrable Monophasé Noir

Sans lui, le rail reste un profilé inerte. Cette pièce d'about reçoit l'arrivée 220 - 240V, la distribue dans les conducteurs du rail encastrable et ferme proprement l'extrémité du profilé noir. C'est le point de départ électrique de toute la ligne.

Détails techniques

• Alimentation 220 - 240V, courant alternatif

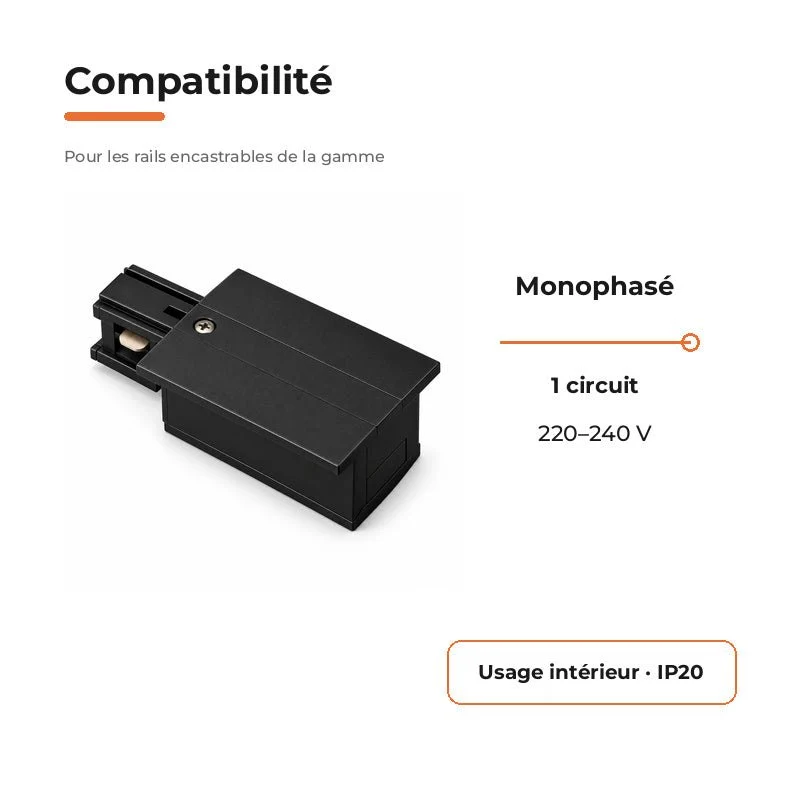

• Compatible avec les rails encastrables monophasés de la gamme

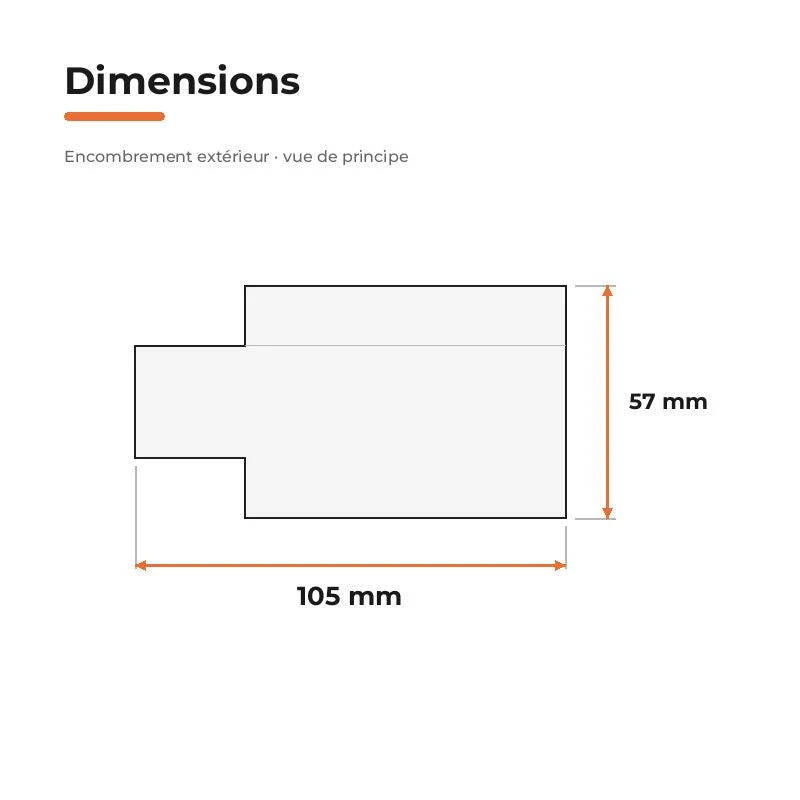

• Dimensions : 10,5 x 5,7 cm
• Finition noir
• Indice de protection IP20 (usage intérieur, aucune protection contre l'eau)
• Certification CE & RoHs
• Garantie 2 ans

Fonctionnalités

• Amène le réseau 220 - 240V dans le rail encastrable monophasé
• Se monte en about et referme l'extrémité du profilé

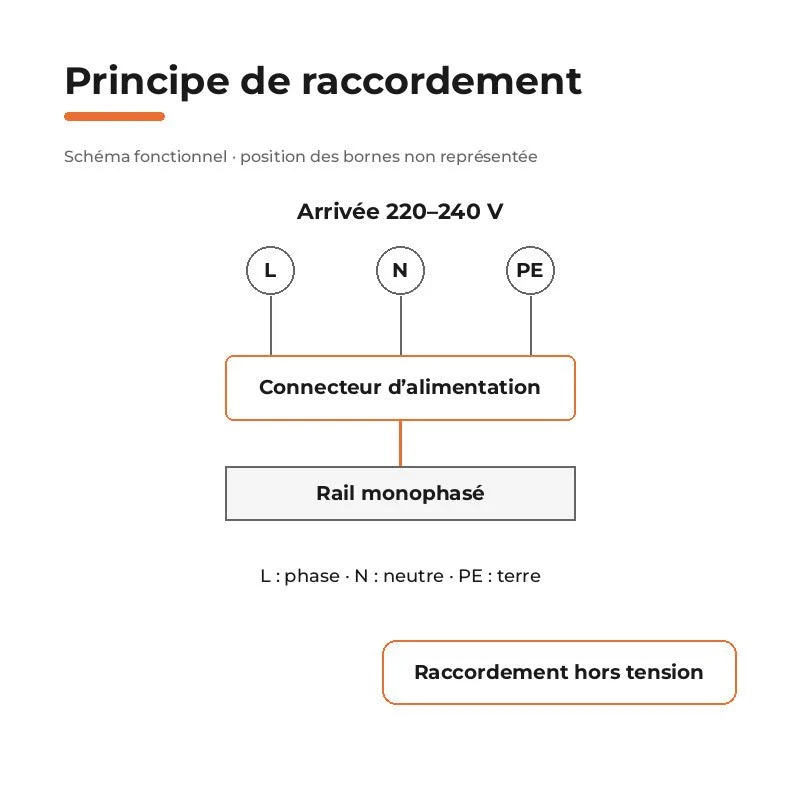

• Bornes repérées phase, neutre et terre
• Alimente également tous les tronçons raccordés en aval
• Corps de 10,5 x 5,7 cm, finition noire

Installation

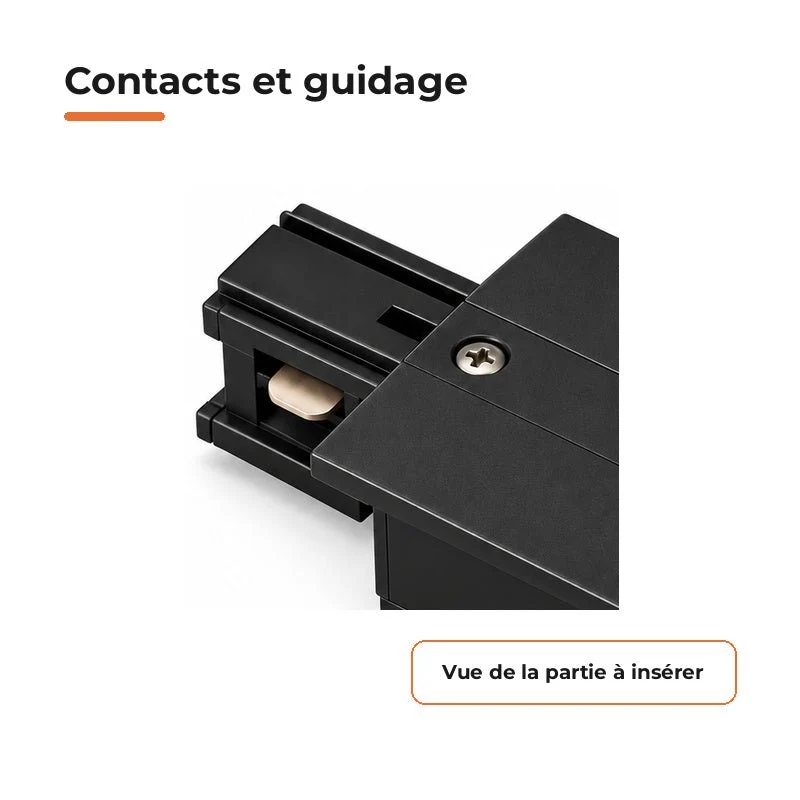

Coupez au tableau avant toute manipulation. Dénudez les conducteurs d'arrivée sur la longueur indiquée, engagez-les dans les bornes repérées et serrez fermement, puis contrôlez la continuité de la terre. Introduisez ensuite la pièce dans l'about du rail jusqu'en butée. Le raccordement au réseau relève d'un électricien : c'est le seul point de l'installation directement relié au 220 - 240V.

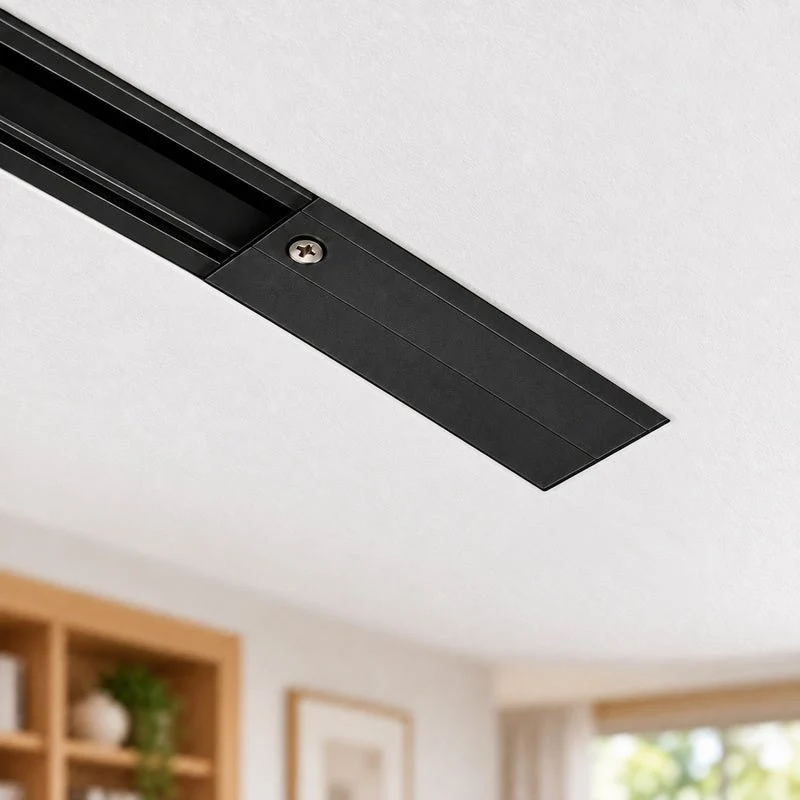

Où utiliser ce connecteur d'alimentation ?

Une alimentation par ligne suffit, quelle que soit la longueur de rail installée. On la place généralement à l'extrémité la plus proche de l'arrivée électrique existante. Local sec, usage intérieur.
